Rockinger Elektronik für SG Junior
-
Beschreibung

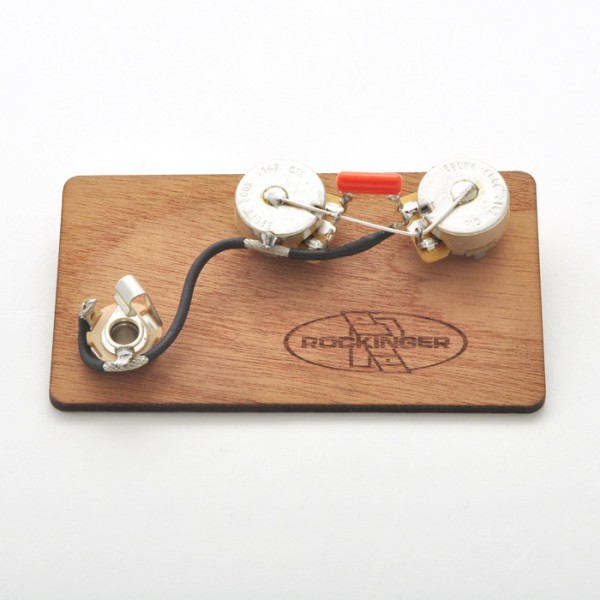

Homemade Premium Elektronik für SG Junior. Zur Verwendung kommen zwei CTS 500k Short Split Shaft Potis, eine Switchcraft-Buchse, Vintage-style Wire sowie ein 22nF Orange Drop Capacitor. Vorbereitet ist die Schaltung für das Standard-Wiring (der Tonkondensator geht vom "Eingang" des Volumenpotis ab). Die Potis benötigen 10mm Bohrungen und haben eine Gewindehöhe von ca. 9mm. Alles ist bereits in den richtigen Abständen auf einer Holzplatte montiert, so dass es 1 zu 1 auf das E-Fach übertragen werden kann. Inklusive Anschlussplan.
❯ Hersteller- und Sicherheitshinweise
Standard-Wiring vs. 50s-Wiring
Beim Standard-Wiring wird der Tonkondensator an den "Eingang" des Volumenpotis gelötet (äußerer Anschluss) und beim 50s-Wiring an den "Ausgang" (mittlerer Anschluss). Und das sind die Unterschiede:
1. Volumenpoti auf 10
Kein Unterschied. Der Tonregler verhält sich bei beiden Schaltungen gleich.
2. Volumenpoti zwischen 1 und 9, Tonpoti auf 10
Kein hörbarer Unterschied zwischen beiden Wirings.
3. Volumenpoti zwischen 1 und 9, Tonpoti zwischen 1 und 9
Deutliche Soundunterschiede. Beim 50s-Wiring wirkt ein heruntergedrehtes Tonpoti auch auf die Mitten, weshalb der "bedämpfte" Sound klarer wird. Das hat zwar auch einen Lautstärkeunterschied zur Folge, ist aber durchaus sehr interessant, da sich andere "sweet spots" ergeben.
Unsere Empfehlung für die Praxis
Wer klare Verhältnisse liebt und das Tonpoti entweder gar nicht oder nur nebenbei einsetzt, ist mit dem Standard-Wiring bestens bedient. Wer gerne mit verschiedenen Volumen- und Tonpotieinstellungen experimentiert, sollte dem 50s-Wiring den Vorzug geben.
